Applicazione del secondo Principio di Kirchhoff

In una maglia si esegue la somma vettoriale delle f.e.m. dei generatori e la si uguaglia alla somma vettoriale delle c.d.t. Si ricorda che se la corrente attraversa ad esempio una resistenza il punto dove la corrente entra ha potenziale maggiore (segno +) rispetto al punto della resistenza da cui la corrente esce (punto a potenziale minore, segno -).

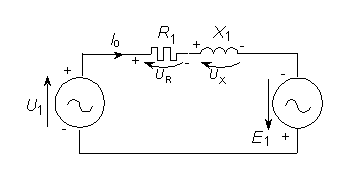

Ad esempio nello schema seguente si ha:

              (a)

che si può anche scrivere

            (b)

e in questo caso il vettore  assume, con verso opposto a prima, il significato di c.d.t.

L’espressione (b) è quella utilizzata nello studio del trasformatore.
